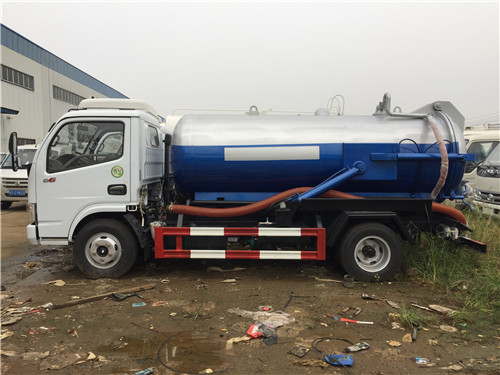

DLQ5254GQXLV5吸污車，底盤型號：EQ1250GLJ,新款御龍或T5駕駛室、康機210馬力或玉柴240馬力發動機、大八檔變速箱、280×80×(7+4)mm大梁、5噸前橋、10噸雙后橋、軸距4350+1300mm、輪胎11.0鋼絲胎?？膳渲孟辣茫膳涓邏呵逑幢?。
吸污車上常用的各種閥門
大家經?？梢栽谖圮嚿峡吹礁鞣N各樣的閥門，這些閥門有不同種類不同型號，同時也起著不同的作用。下面我們將為大家列舉一些吸污車上比較常用的閥門。

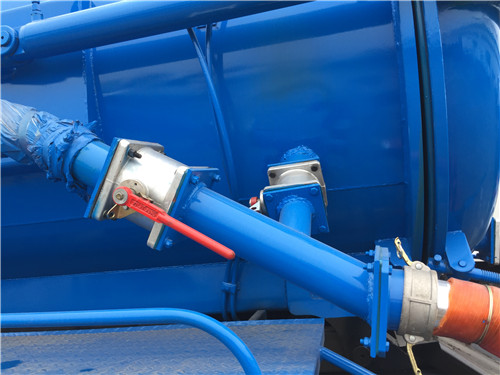

1、吸污車球閥
球閥：在吸污車的尾部，大家可以看到一個球閥，常規尺寸是100mm或者150mm，該處球閥是用于吸污車的污水自排，此球閥為鋁合金制作。球閥啟閉件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。
2、吸污車蝶閥
蝶閥：在吸污車的尾部，大家可看到一個蝶閥，常規尺寸是200mm，該處蝶閥用于吸污車的污水自排。蝶閥又叫翻板閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。
3、吸污車防溢閥
防溢閥：無論是真空吸污車，還是吸污車，在吸污管的頂部，都有一個防溢閥，常規使用浮漂式防溢閥。此部件是一個帶有浮子單向閥裝置,裝在大罐頂部處,與泵吸氣口相接.其作用是當吸污快滿罐時,由于浮子的作用將單向閥頂向 裝置的吸氣口,在浮子及真空吸力的共同作用下,關閉吸氣口．有效防止大罐的污水和污物吸入真空泵管路及真空泵。
4、吸糞車四通閥
四通閥：無論是吸污車，還是吸污車，都會安裝四通閥。四通閥的作用是改變吸污車的抽排狀態，四通閥與罐體相連接和真空泵相通同時還與回油箱相通，內設有隔板，改變管路內氣流方向，吸出罐內的空氣，形成真空或給罐內增壓，排出罐內的液體，當四通閥和罐體與真空泵相連接時進行自吸自排。
5、吸污車安全閥
安全閥：吸污車的氣管上會安裝一個安全閥，其目的是控制罐體內的氣壓。當吸污車強排時，為防止罐內壓力過大導致爆罐，故安裝安全閥，增強吸污車的安全性。安全閥是啟閉件受外力作用下處于常閉狀態，當吸污罐內壓力升高超過規定值時，通過向外排放空氣來防止罐體內壓力超過規定數值的特殊閥門。安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。
吸污車的工作原理
吸污車車型的功能和工作原理一樣，都是通過真空負壓來收集運輸污水淤泥等。在使用吸污車的時候，專用部分難免出現故障，為了更好更迅速的排出故障，我們來學習一下吸污車的工作原理。搞懂了吸污車的工作原理，能夠幫助我們迅速的找到故障原因。
首先講一講吸污車的動力部分：
吸污車的動力來自底盤發動機。底盤發動機――變速箱――取力器――轉動軸――真空泵。當動力從發動機多層傳遞到真空泵，真空泵得到動力，開始運轉。
吸污車在強吸強排的時候都需要動力。如果動力不足，會導致內吸或外排的力量不足。
吸污車的真空泵運行：在真空泵中，有一個偏心轉子，偏心轉子轉動，抽取罐內的空氣，形成負壓，產生吸力。
當偏心轉子旋轉時，旋片在離心力的作用下緊貼著泵的內壁滑動，吸氣工作室的容積逐漸增大，被抽氣體吸入其中，直到旋片轉到吸氣結束，吸入氣體被隔離。轉子繼續旋轉，被隔離氣體逐漸被壓縮，壓力增高，當壓力超過排氣口的壓力時，則氣體被排出泵外。真空泵這樣反復循環，需要吸污時，則將容器中的空氣抽去形成真空，產生吸力開始吸污。需要排污時，則將外界的空氣壓入容器，容器內的污水則被高壓空氣排出。
現在我們來看一看吸污車的整個吸污過程。
首先將檔位掛空擋，并啟動吸污車發動機開始工作，產生動力并將動力傳送到變速箱。然后踩下離合，打開取力器開關，取力器從變速箱上得到動力，并將動力通過傳動軸傳送到吸污泵，吸污泵開始工作。通過四通閥，將吸污泵調到吸污檔，真空泵開始抽取污罐內的空氣。
污罐內帶有一定濕度的空氣沿著氣管進入水氣分離器，在這里水被分離出來，并留在水汽分離器中，氣體繼續沿氣管經四通閥進入真空泵進氣口。在泵內與潤滑油混合后經壓縮腔從排氣口排出。油、氣混合物經粗濾器得到初步分離，分離出的油流回油泵?；旌蠚庠俳?jīng)油氣分離器進一步分離。分離出來的空氣經過四通閥排到外界。污罐內的空氣減少，形成真空，產生吸力。這是將吸污管插入污水中，污水沿著吸污管被吸入罐內。如果罐內吸滿，污水到達警戒位置，液滿報警裝置被觸動，開始報警，提醒吸污車的操作人員拔出吸污管或關閉四通閥。吸污完畢，關閉四通閥及各處閥門，并放好吸污管。整個吸污作業過程完成。
而在排污的時候，則將四通閥調到排污檔，外界空氣通過四通閥沿氣管進被吸到真空泵中，真空泵將吸入的外界空氣壓入油氣分離器，再進入水汽分離器，最后進入罐體內。罐體內的空氣增加，產生強大壓力，將污水從罐內排出。排污的過程和吸污時相反。
